浮动接头的原理结构,浮动接头的作用

发布时间:2019/4/18    浏览次数:1783

浮动接头的原理结构,浮动接头的作用

浮动接头
用来联接不同机构中的两根轴(主动轴和从动轴)使之共同旋转以传递扭矩的机械零件。在高速重载的

动力传动中,有些联轴器还有缓冲,减振和提高轴系动态性的作用。联轴器由两半部分组成,分别与主

动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接。

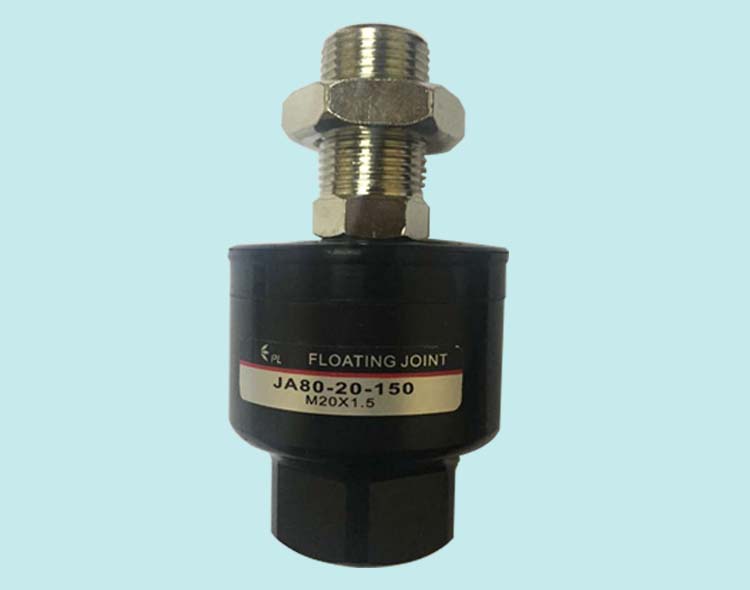

JA80-20-150浮动接头

气缸浮动接头的介绍:什么是浮动接头
引导活塞在缸内进行直线往复运动的圆筒形金属机件。空气在发动机气缸中通过膨胀将热能转化为机械能,气体在压缩机气缸中接受活塞压缩而提高压力。涡轮机,旋转活塞式发动机等的壳体通常也称“气缸”。气缸的应用领域:印刷(张力控制),半导体(点焊机,芯片研磨),自动化控制,机器人等等。


气缸种类:
单作用气缸,仅一端有活塞杆,从活塞一侧供气聚能产生气压,气压推动活塞产生推力伸出,靠弹簧或自重返回。

双作用气缸,从活塞两侧交替供气,在一个或两个方向输出力。

膜片式气缸,用膜片代替活塞,只在一个方向输出力,用弹簧复位,它的密封性能好,但行程远。

冲击气缸,这是一种新型元件,它把压缩气体的压力能转换为活塞高速(10-20米/秒)运动的动能,借以做功。

无杆气缸,没有活塞杆的气缸的总称。有磁性气缸,缆索气缸两大类。

做往复摆动的气缸称摆动气缸,由叶片将内腔分隔为二,向两腔交替供气,输出轴做摆动运动,摆动角小于280。此外,还有回转气缸,气液阻尼缸和步进气缸等。

浮动接头作用:
1、容易安装
2、消除两轴间因连接误差,所产生的干涉现象;
3、可适度放大配合件之加工精度;
4、符合体积小,高抗拉、抗压强度要求;
5、用来消除误差,保护相关部件及使设备运行平稳,延长设备使用寿命。

浮动接头原理:
如把气缸直径安装到被移动物体上,可能会因“偏心”,“平衡度精度不良”等原因,发生“活塞杆弯曲”,“杆支轴承和杆密封件磨损”等,降低气缸的性能,缩短气缸的使用寿命。浮动联轴器正是未来解决偏心的问题,是气缸动作平稳,浮动联轴器已加润滑油,不需要另外加油!浮动接头吸收连接件和气缸的偏心和平行精度不足,使气缸和连接件在允许的偏心范围内也可工作,它用于浮动接头组件,使得气缸安装时不必对中和最后的微调整。消除两轴间因连结误差,所产生的干涉现象、可适度放大配合件之加工精度。符合体积小,高抗位,抗压强度要求!http://www.plqdyj.com
